Introduzione
U nostru raccordu di tubu idraulicu maschile hè ingegneratu per furnisce cunnessioni sicure è a prova di fuga in applicazioni idrauliche esigenti. Cuncepitu cù filettatura di precisione è materiali durable, stu raccordu assicura un rendimentu affidabile in sistemi idraulichi industriali, mobili è marini.
Specificazioni
|
PART NO. |
FILA E |
FORA DI TUBE |
DIMENSIONI |
||||
|
DN |
DASH |
A |
C |
H |
S2 |
||
|
20141-10-03 |
M10X1 |
5 |
03 |
41.1 |
2.5 |
20.7 |
14 |
|
20141-10-04 |
M10X1 |
6 |
04 |
43.2 |
2.5 |
21.5 |
14 |
|
20141-12-03 |
M12X1.5 |
5 |
03 |
40.9 |
4 |
21.2 |
17 |
|
20141-12-04 |
M12X1.5 |
6 |
04 |
43 |
4 |
22 |
17 |
|
20141-14-04 |
M14X1.5 |
6 |
04 |
43.4 |
4.5 |
21.3 |
19 |
|
20141-14-05 |
M14X1.5 |
8 |
05 |
45.5 |
4.5 |
22.2 |
19 |
|
20141-16-04 |
M16X1.5 |
6 |
04 |
43.7 |
4.5 |
21.4 |
22 |
|
20141-16-05 |
M16X1.5 |
8 |
05 |
45.8 |
4.5 |
22.5 |
22 |
|
20141-16-06 |
M16X1.5 |
10 |
06 |
47.4 |
4.5 |
24.1 |
22 |
|
20141-18-05T |
M18X1.5 |
8 |
05 |
46.8 |
4 |
22.6 |
24 |
|
20141-18-06 |
M18X1.5 |
10 |
06 |
48.5 |
4 |
24.2 |
24 |
|
20141-18-08 |
M18X1.5 |
12 |
08 |
52.2 |
4 |
25.7 |
24 |
|
20141-20-06T |
M20X1.5 |
10 |
06 |
48.2 |
5.5 |
23.9 |
27 |
|
20141-20-08 |
M20X1.5 |
12 |
08 |
62.1 |
5.5 |
27.2 |
27 |
|
20141-22-06T |
M22X1.5 |
10 |
06 |
58.4 |
5 |
25.7 |
27 |
|
20141-22-08 |
M22X1.5 |
12 |
08 |
62.1 |
5 |
27.2 |
27 |
|
20141-24-08T |
M24X1.5 |
12 |
08 |
61.1 |
5.5 |
26.1 |
30 |
|
20141-24-10 |
M24X1.5 |
16 |
10 |
75.4 |
5 |
29.6 |
30 |
|
20141-27-10DT |
M27X1.5 |
16 |
10 |
74.4 |
5.5 |
29.6 |
32 |
|
20141-27-10T |
M27X2 |
16 |
10 |
74.4 |
5.5 |
29.6 |
32 |
|
20141-30-12D |
M30X1.5 |
20 |
12 |
80.9 |
6 |
33.5 |
36 |
|
20141-30-12 |
M30X2 |
20 |
12 |
80.9 |
6 |
33.5 |
36 |
|
20141-36-14T |
M36X2 |
22 |
14 |
83 |
7 |
32.64 |
41 |
|
20141-39-16T |
M39X2 |
25 |
16 |
88.2 |
7 |
33.95 |
46 |
|
20141-45-20T |
M45X2 |
32 |
20 |
99.1 |
8.5 |
38.4 |
55 |
|
20141-52-24T |
M52X2 |
40 |
24 |
114.1 |
9 |
43.4 |
60 |
Parametri / Dati Tecnicu
|
Uriginale |
Zhejiang, Cina |
Data di consegna |
Negotiable |
|
Certificazione |
GB/T19001-2016 idt ISO9001: 2015 |
imballaggio |
standard d'esportazione |
|
Materiale |
Steel Carbon |
Garanzia |
1 annu |
|
Terminu di pagamentu |
TT |
MOQ |
2000 |
|
Cundizione |
Novu |
Culore |
Zincu biancu, zincu culore |

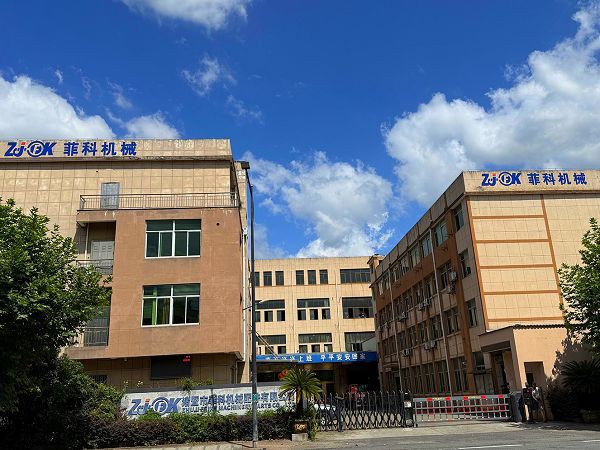

À propositu di Cumpagnia
Vantaghji
Perchè i prufessiunali specificanu i nostri raccordi:
40% di vita di serviziu più longa cà a media di l'industria
Serviziu di pruduzzione d'urgenza 72 ore
Ingegneri d'applicazione dedicati assignati à ogni contu maiò
Visibilità di l'inventariu in -tempu reale attraversu u portale di i clienti
FAQ
Q: Cos'è un raccordo di tubi idraulici maschili?
A: Un raccordu idraulicu maschile hè un tipu di cunnessu cuncepitu per attaccà tubi idraulichi à cumpunenti (per esempiu, pompe, valvole, cilindri). Dispone di filamenti esterni chì vittinu in un portu o adattatore filettatu femmina -correspondente.
Q: Chì sò i tipi cumuni di raccordi idraulichi maschili?
A: Tipi populari include:
JIC (Consigliu Comune di l'Industria): Sedie svasate à 37 gradi.
NPT (National Pipe Tapered): Filettature coniche per sigillatura.
BSP (British Standard Pipe): Filettature parallele o coniche (BSPP/BSPT).
ORFS (O-Ring Face Seal): Face piatta cù un O-ring per e fughe-connessioni à prova.
Metric: I filamenti sò conformi à i standard ISO / DIN.
Q: Cumu sceglite u raccordamentu idraulicu maschile ghjustu?
A: Cunsiderate:
Tipu/dimensione di filettatura (per esempiu, 1/2" NPT, JIC #8).
Classificazione di pressione (corresponda à i requisiti di u sistema).
Materiale (acciaio, acciaio inox, ottone).
Compatibilità cù i tubi è l'equipaggiu.
Q: Cumu prevene perdite in raccordi idraulichi maschili?
A: Assicuratevi chì i fili sò puliti è intatti.
Aduprate sigillante per filettati (per NPT) o O{0}}ring (per ORFS).
Stringere à u torque cunsigliatu-evite un serramentu eccessivo-.
Q: Puderaghju mischjà diversi standard di filu (per esempiu, NPT cù BSP)?
A: No. I fili di mischju pò causà perdite o danni. Aduprate adattatori se cunnessi standard dissimili.
Q: Chì hè a diffarenza trà i fili NPT è NPTF?
A: NPT (National Pipe Tapered): Richiede un sigillante.
NPTF (Dryseal): Cuncepitu per sigillà senza sigillante, ma spessu usatu cun ellu per a sicurità.
Q: Cumu misurà a dimensione di u filu di un raccordu idraulicu maschile?
A: Aduprate un caliper per misurà u diametru esternu (OD) di i filamenti è cunsultate una carta di filu. Nota pitch (fili per inch per imperiale, mm per metrica).
Q: Di quali materiali sò fatti i raccordi idraulichi maschili?
A: Steel Carbon: Cost-efficace, alta resistenza.
Acciaio inossidabile : resistente à a corrosione -.
Brass: Adupratu in ambienti di bassa-pressione, corrosivi.
Q: Chì ghjè a valutazione massima di pressione per i raccordi maschili?
A: Varia per tipu / materiale (per esempiu, i raccordi JIC ponu trattà 5, 000+ PSI). Verificate e specificazioni di u fabricatore.
Q: Puderaghju riutilizà raccordi idraulichi maschili?
A: Iè, s'ellu ùn hè micca danneggiatu. Inspeccione i fili è e superfici di sigillatura per usura / crepe prima di riutilizà.
Q: Perchè u mo fitting maschile si stende?
A: Vibrazioni: Aduprate una rondella di serratura o un fluidu di serratura di filu -.
Coppia sbagliata: Segui i specs di u fabricatore.
Usura di filu: Sostituisci se spogliatu.
Q: Induve possu cumprà raccordi idraulichi maschili di alta -qualità?
A: Acquistu da fornitori o fabricatori idraulichi certificati. Assicurà a conformità cù e norme (SAE, ISO, DIN).
